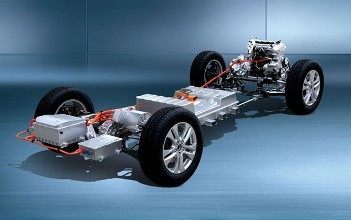

1 動力電池管理系統在整車上的位置

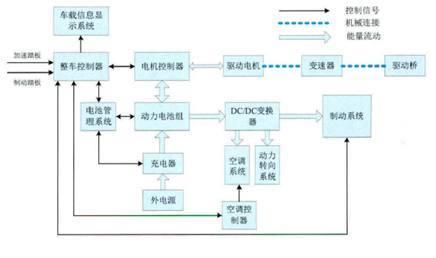

動力電池管理系統(Battery Management System,縮寫B(tài)MS),電動汽車動力電池包的低壓管理系統,在整個電動汽車上的位置如下圖所示:

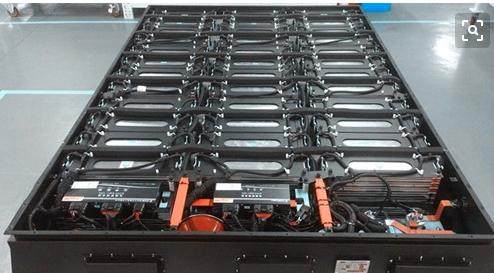

我們看到,電池管理系統和動力電池組一起組成電池包整體。與電池管理系統有通訊關系的兩個部件,整車控制器和充電機。電池管理系統,向上,通過CANbus與電動汽車整車控制器通訊,上報電池包狀態參數,接收整車控制器指令,配合整車需要,確定功率輸出;向下,監控整個電池包的運行狀態,保護電池包不受過放、過熱等非正常運行狀態的侵害;充電過程中,與充電機交互,管理充電參數,監控充電過程正常完成。
2 BMS組成
電池管理系統,總的來說,都是由主控模塊和采集模塊或者叫從控模塊共同構成的。單體電壓采集、溫度采集和均衡功能一般分配在從控模塊上;總電壓,總電流的采集,內外部通訊,故障記錄,故障決策,都是主控模塊的功能。
按照采集模塊和主控模塊在實體上的分配布置不同,BMS分為集中式和分布式兩種。
集中式,形式上,整個管理系統安置在一個盒體里。全部電壓,溫度,電流采集信號線,直接連接到控制器上。采集模塊和主控模塊的信息交互在電路板上直接實現。這種形式一般用在總體電壓比較低,電池串?dāng)?shù)比較少的小型車上。
可取之處在于,省去了從板,進而省去了主板從板之間的通訊線束和接口,造價低,信號傳遞可靠性高。
缺點也很明顯,全部線束都直接走線到控制盒,無論控制器布置在什么位置,總有一部分線束會跑長線。信號受到干擾的幾率增加,線束質量和制作水平以及固定方式也受到考驗。
分布式,一個主控盒和幾個從控盒共同組成。主控盒只接入通訊線,主控負責采集的信號線,給從板提供的電源線等必須的線束。從控盒,布置在自己負責采集溫度、電壓的電池模組附件,把采集到的信號通過CAN線報告給主控模塊。有的電池模組,直接把電壓、溫度采集線做在模組內部,用一個線對線連接器引出。電池包組裝時,直接對插連接器即可。
分布式,主要應用于高電壓系統,電池串?dāng)?shù)多,或者商用車這種一輛車上布置幾個電池箱的情況。
這樣的設計,確實帶來了成本的小幅提高。但同時減少了線束應用,降低了現場接線工作量,也就降低了接線錯誤的幾率。分布式,是適合于大批量,自動化生產的設計形式。
3 BMS功能
3.1 從控模塊功能
從控模塊,一般只具備電壓、溫度采集功能和均衡功能。由于電池系統要求的功能越來越多,也有廠家開始給從板添加控制功能,例如增加接觸器觸發端口,用以控制分布在從板附近的電器,像加熱器、滅火器之類。
均衡功能,作為從板反作用于電池包,起到優化電池系統功能的一項能力需要多說一句。
均衡,分為主動均衡和被動均衡。
所謂主動均衡,是能量的轉移,基于削峰填谷的理念。具體的實現形式多種多樣,有用變壓器將總能量部分的轉移到電壓偏低的電池上的,也有利用電容電感等儲能器件,從電壓高的電芯放出一部分能量,再充入電壓低的電芯。
所謂被動均衡,是能量的消耗,把電壓高的電芯接入電阻回路,讓多出來的電量消耗在電阻上。
二者各有優劣之處。
主動均衡,可以做到比較大的電流,均衡的效果比較明顯;能量只是轉移了一下,沒有消失,是一種節能的工作方式。但主動均衡需要的變壓器、電容、電感等器件,體積比較大,造價比較高,使得理論上具備優勢的主動均衡策略至今還沒有得到普遍的應用;
被動均衡,受電阻發熱的限制,均衡電流無法做的太大,故而效果不是特別理想。但優勢在于,體積小,系統結構簡單,造價低。在產品要求不是特別高的場合,客戶反而會選擇被動均衡系統,以提高產品性價比。同時,通過每隔一段時間,對電芯進行維護,來解決均衡不充分造成的電池壓差偏大問題。
3.2 主控模塊功能
不同廠家設計的功能略有差距,并且隨著技術的發展和市場對電池管理系統要求的提高,一些功能逐漸被增加進來。
監測采集方面的功能:電池包總體參數采集和計算,比如總電流,總電壓,最高最低單體電壓,最高最低溫度點溫度,絕緣情況。
電池包狀態估計和管理:荷電狀態SOC(State Of Charge),健康狀態SOH(State of Health),安全狀態SOF,功率狀態SOP(State Of Power),功能狀態SOF(state of function),以及熱管理等等。
SOC,當前電池荷電量占當前總體可用容量的百分比,表征當前剩余電量的多少,反應在車輛儀表盤上可能變成了剩余里程數。
SOH,各家定義略有不同,主流是按照當前電池包總?cè)萘空夹码姵爻跏既萘康陌俜直?,表征電池包老化程度的一個重要參數。實際上,國標要求的動力電池退役指標,就是按照容量特征來定義的。
SOP,動力電池的放電能力,隨著SOC的降低,以及環境溫度的變化,會有所不同。剩余電量太少,溫度過高或者過低,電池包都需要降低功率工作,以保護電池不受不可逆的損傷,避免發生熱失控事故。
SOF,是個比較新的概念,由SOC和SOH共同確定。
熱管理
前面幾個功能都是對電池包當前狀態的反應,而熱管理功能,則使得電池管理系統能夠?qū)﹄姵匕┘又鲃?dòng)作用。電池溫度過高時,熱管理系統開動冷卻功能,電池溫度過低無法啟動行車時,熱管理系統開動加熱功能。對于主控模塊,熱管理只是一套算法和幾個接觸器控制端口。熱管理技術含量,主要集中在冷卻加熱設備以及與之匹配的冷卻出現冷凝水、風冷解決密封等級等等具體問題上。
具備熱管理功能,對整個電池系統意義重大,是設計者能夠阻止熱失控發生的重要手段,是從設計上保障動力電池安全和延長使用壽命的不二法門。
絕緣監測
實時監測電池包系統的絕緣情況,由于對電氣系統的影響重大,絕緣故障被定義為級別最高的故障類型。
