3C數碼電池測試系統
適用于:PACK電池、3C數碼電池、液流電池、鋅空電池、聚合物電池、電動工具電池等抽樣檢測與測試研究。
測試項目:充放電詳細數據、循環壽命、充放電曲線、充放電效率、容量衰減、比容量、比能量、直流電阻、漏電(自放電)電流、
過充/過放等項目。
產品優勢特點
一、 外觀方面
1、輸出端帶有電壓顯示,可實時顯示電池電壓,電池接入狀態或接反狀態一目了然;
2、輸出接口采用燈圈設計,充電為紅色、放電為綠色、靜置為橙色,通過顏色可反映工步運行狀況;如果填入電池標稱容量,在測試完成后可自行分選,紅色為不合格品,綠色為合格品;
3、左邊配有3寸LCD屏,可顯示箱號、電壓量程、電流量程、通信狀態、通道號等;
4、采用前進風后出風,并設有專門風道的散熱方式,保證了電路板上的精密器件不受空氣中的灰塵和濕氣的影響,多組設備并排擺放,也不會影響散熱效果,風機采用溫控方式,大大降低了測試時的噪音。
5、每臺設備(8CH/臺)為獨立系統,通過USB線接上電腦就可以使用,也可以10臺組合成一個柜,設備間相互并聯使用,拆分靈活。
二、 內部電路部份
1、多路電源供電,信號部份、數字部份、模擬部份、通信部份、功率部份均采獨立供電方式, 大大降低了內部干擾問題,通道間的干擾幾乎為零;
2、采用美國專用基準集成芯片;溫度系數:5ppm/℃(最大值),保證了設備長時間工作,測試精度不會受溫度的變化而發生漂移;
3、USB/RS485,采用光電隔離技術,通信總線信號無衰減,也避免了電腦對設備的高頻干擾,每臺電腦最多可接入256臺設備;
4、AD/DA分別采用24bit和16bit,保證了實際控制精度達到±0.02% of FS;穩定度:±0.02% of FS;顯示達到自適應6位有效數字(電壓×.×××××;電流×.××××× );
5、電流電壓采用多路同步采樣,電流與電壓的變化無時差;
6、電流控制部份采用四套采樣反饋電路,根據設置電流大小,自動切換檔位,使得電池測量范圍更寬。例如,5V/1A量程的設備,電流范圍為:1uA----1000mA;
三、 軟件部份
1、C#平臺開發,WIN10風格,平面化設計,適應現在流行操作習慣;支持在線切換中/英文;
2、測試方案特性,方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等;
3、數據另存,支持單個或多個數據另存,多個數據另存自動新建文件夾,文件名自動加入啟動時間及箱號和通道號,便于數據管理;
4、軟件升級,支持網絡遠程推送,在線升級

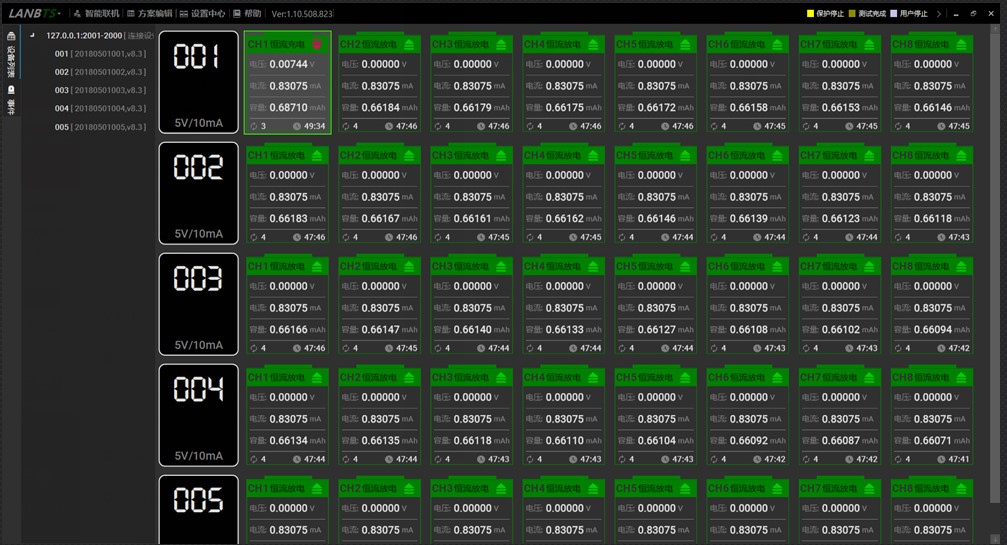

軟件控制界面

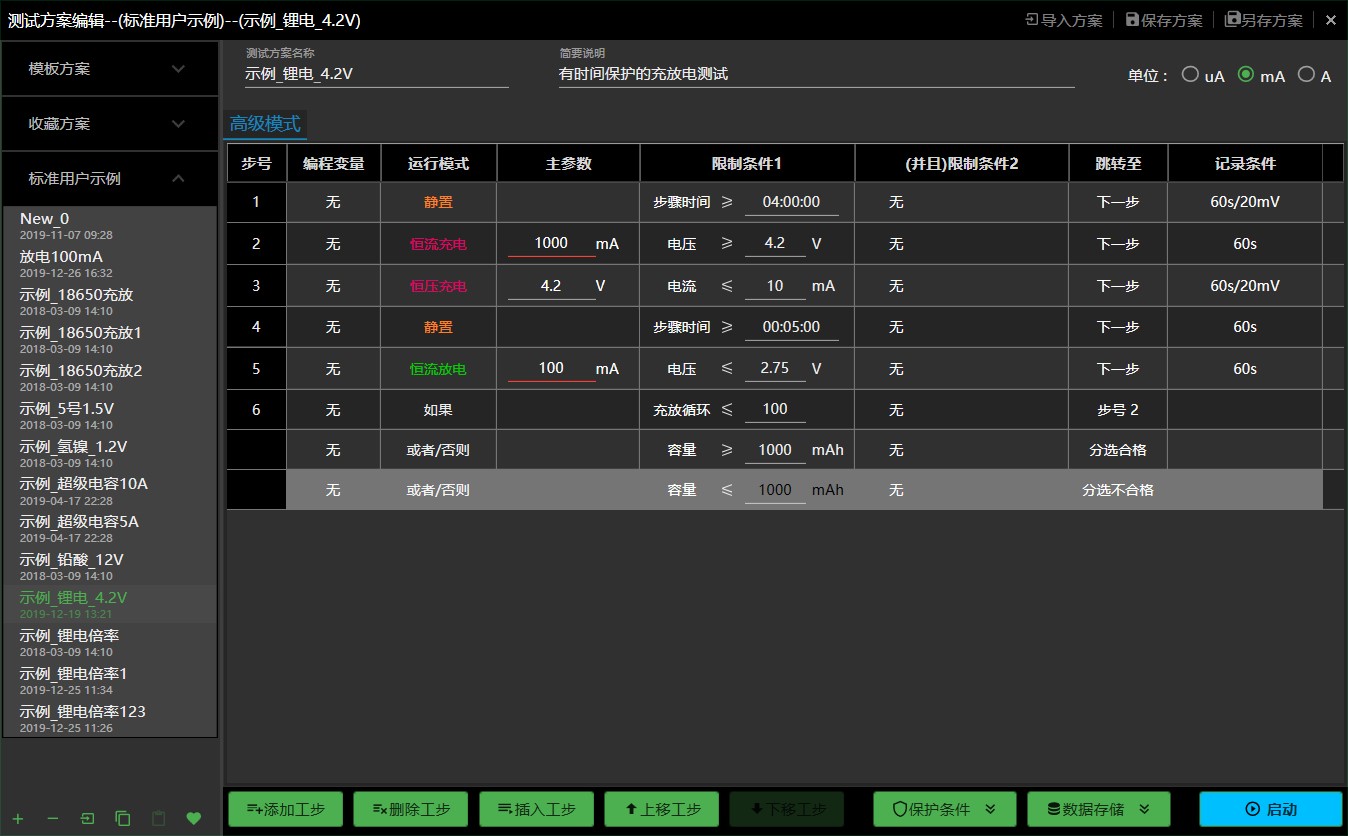

軟件工步編輯界面

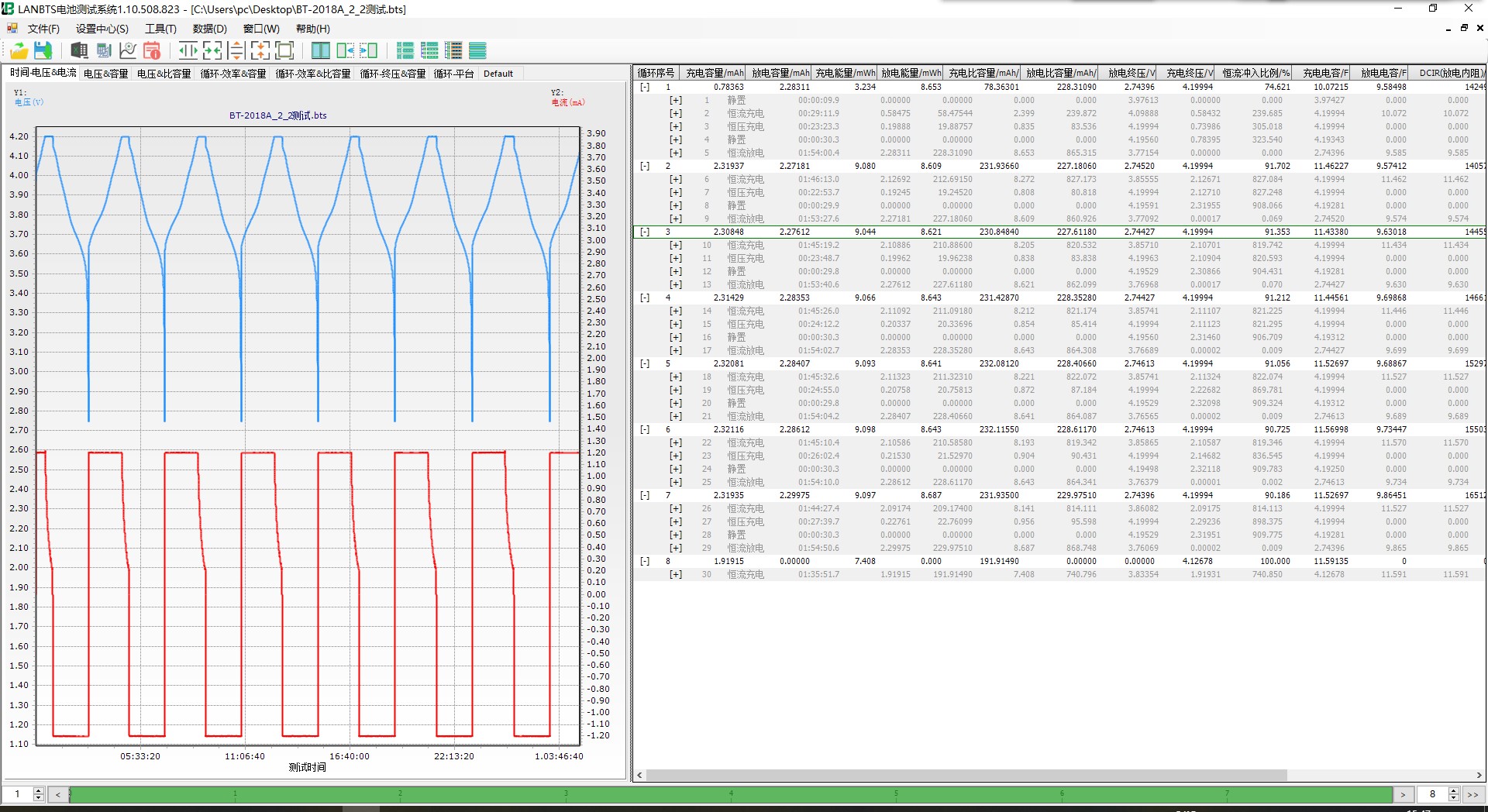

數據分析軟件

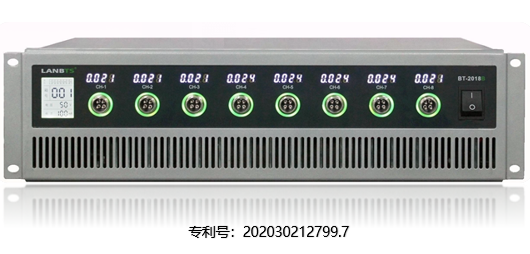

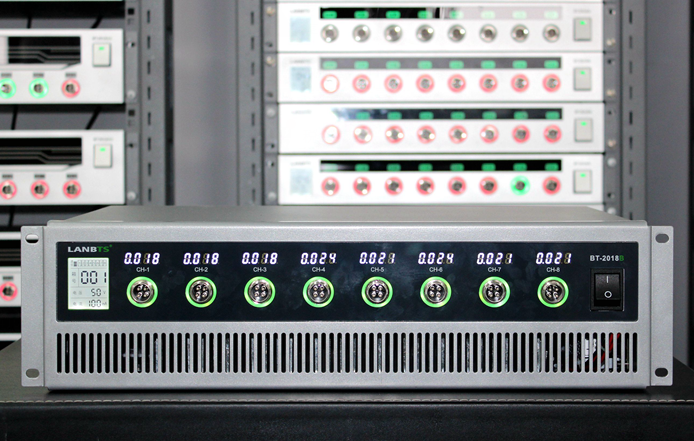

產品圖 | ||
基本參數 | 產品型號 | BT-2018B |
外觀特點 | 通道實時顯示電壓通道指示燈采用燈圈設計 | |
產品尺寸 | 長×深×高=49cm×34cm×13cm | |
輸入電源 | 單相AC 220V ±10% / 50Hz | |
交流阻抗 | ≥1MΩ | |
電 壓 | 電壓范圍 | 充電電壓:0V---滿量程;放電電壓:滿量程---0V或2V(可選) |
電壓精度 | 實際控制精度:±0.02% of FS;穩定度:±0.02% of FS | |
恒壓截止電流 | ≤100uA | |
電 流 | 電流范圍 | 滿量程0.001%---滿量程(四檔自動切換) |
電流精度 | 實際控制精度:±0.02% of FS;穩定度:±0.02% of FS | |
充/放電 | 充電模式 | 恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電 |
放電模式 | 恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電 | |
限制條件 | 電壓、電流、相對時間、容量、-△V、倍率電流,容量統計C1,時間統計T1,計數器N1,計數器N2 | |
記 錄 | 記錄條件 | 時間變化△t:50ms---3600S 電壓變化△U:0.001mV---5V 電流變化△I:0.001mA—5000mA |
記錄頻率 | 最高記錄頻率20Hz | |
采樣速度 | 10條/秒 | |
測試事件記錄 | 如:運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄 | |
循 環 | 循環次數 | 1-99999次 |
循環嵌套 | 具有嵌套循環功能,最大支持3層嵌套 | |
保 護 | 運行保護 | 支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護 |
保護條件 | 延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓 | |
報警方式 | 測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息 | |
硬件特性 | 通道特性 | 8通道/臺,可獨立編程,互不干擾;10臺/機柜,可選快拆托盤 |
控制方式 | 恒流源與恒壓源采用雙閉環結構,高精度線性調整 | |
基準特性 | 采用美國專用基準集成芯片;溫度系數:5ppm/℃(最大值) | |
AD/DA | AD:24bit;DA:16bit | |
屏顯信息 | 3寸LCD(箱號、電壓量程、電流量程、通信狀態、通道號等)亮度可調節 | |
通訊方式 | USB/RS485,采用光電隔離技術,最多接入256臺 | |
散熱方式 | 風冷,風機轉速支持程控、溫控、全速三種模式可選 | |
接入方式 | 四線制、支持三電極測量、扣式夾具、鱷魚夾具、聚合物夾具等(用戶可選) | |
軟件特性 | 軟件風格 | C#平臺開發,WIN10風格,平面化設計,適應現在流行操作習慣 |
軟件語言 | 支持在線切換中/英文 | |
測試方案特性 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等 | |
工步編輯特性 | 根據運行模式智能判斷邏輯關系,提示錯誤操作,并自動填入主參數及截止條件參數,也可手動修改 | |
模式操作特性 | 啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等 | |
DCIR測試 | 支持定點進行DCIR的計算 | |
顯示分辨率 | 自適應6位有效數字(電壓×.×××××;電流×.××××× ) | |
數據展現方式 | 座標曲線(X、Y座標可自定義)、圖形、數據列表(過程、明細分層) | |
數據導出 | 可導成EXCEL、TXT、圖形(可指定工步或指定循環導出) | |
數據另存 | 支持單個或多個數據另存,多個數據另存自動新建文件夾,文件名自動加入啟動時間及箱號和通道號,便于數據管理 | |
軟件升級 | 支持網絡遠程推送,在線升級 |
