動力電池測試系統 BT-2018D

您當前位置:首頁 > 電池測試系統 > 動力電池測試系統

測試通道:1CH/臺,2CH/臺,4CH/臺,8CH/臺

測試量程:5V-10A/20A,6V-10A/20A;

     10V-5A/10A/20A,18V-5A/10A/20A;

     36V-5A/10A/20A,72V-5A/10A

電壓精度:±(0.05%RD+0.05%FS)

電流精度:±(0.05%RD+0.05%FS)

系統電壓:AC220V/50Hz,±50%

強制放電:可定制

設備尺寸:長×寬×高=57CM×50CM×15CM

重    量:23Kg

  • 產品介紹
  • 技術參數
  • 資料下載


動力電池測試系統

型 號:BT-2018D



 應用領域

         電池廠家及研究機構對單體動力電池、鉛酸電池、液流電池、小型組合電池、鎳氫/鎳鉻組合電池的測試研究

 測試項目

        充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數,并針對以上參數可進行分選或配對。


 設備量程范圍

通道數

8CH

4CH

2CH

1CH

5V/20A

5V/40A

5V/50A

5V/100A

10V/10A

10V/20A

10V/40A

36V/20A

18V/5A

18V/10A

18V/20A

48V/10A

20V/5A

24V/10A

24V/20A

60V/10A

     說 明:

           u   除以上量程規格外,可根據需求訂制;

  u  要做過充過放的安全性測試,需增加負電源;

  u  超級電容器、液流電池、燃料電池、太陽能電池的負載測試需另外技術處理

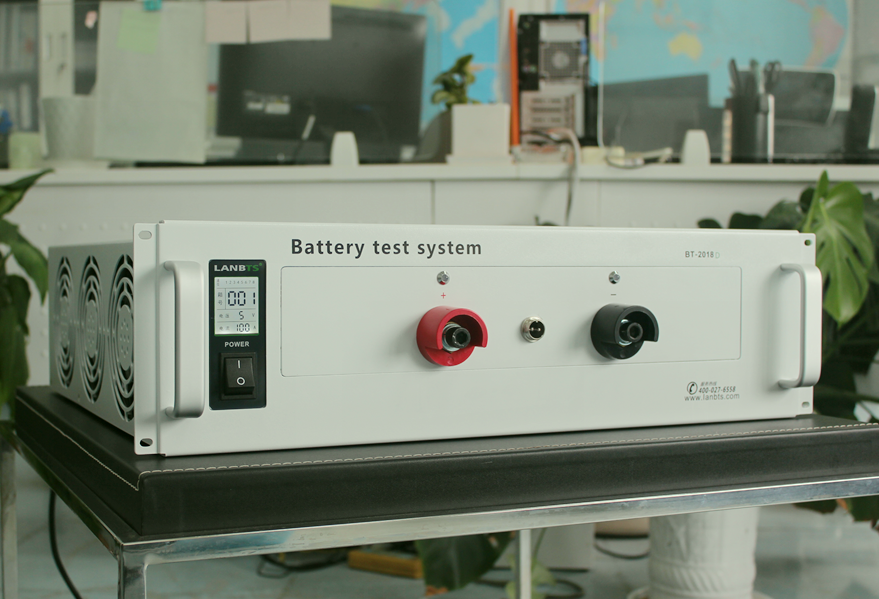

實物拍攝


BT2018D 5V-100A.png

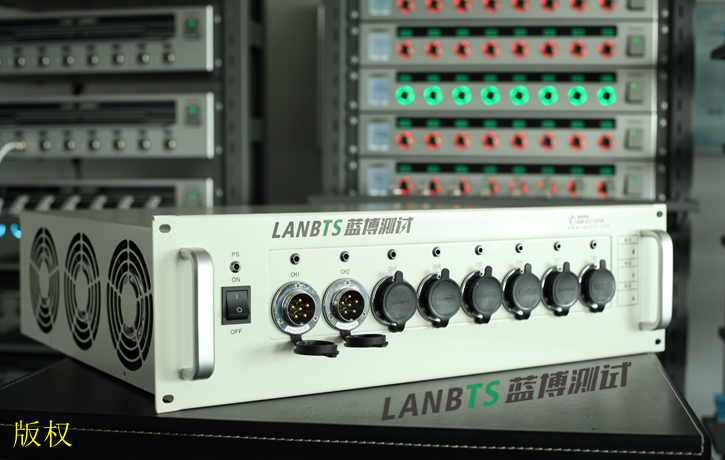

實物拍攝

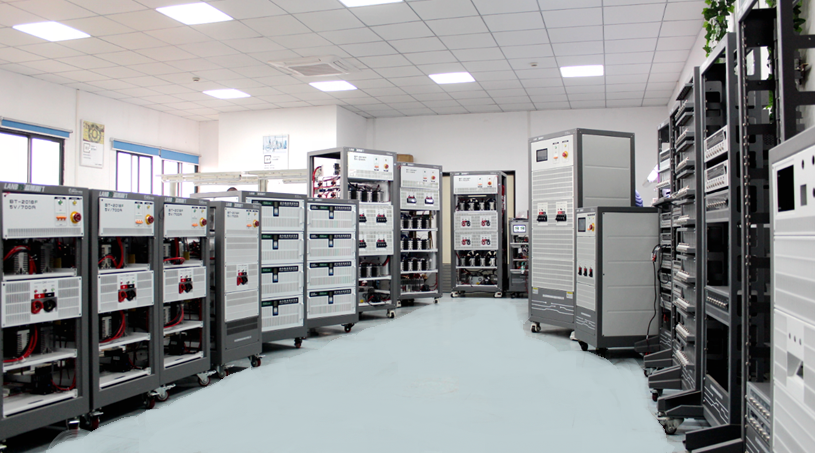

批量生產中


強大的控制軟件及數據分析軟件

 LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點,結合國內用戶的使用習慣,我們做了全新的開發。軟件采用.NET架構,WIN10風格、平面化設計、運算速度更流暢,數據處理更強大,而且測試方案可編輯等特點。


LANBTS控制軟件界面




測試方案編輯界面




LANBTS軟件功能設置界面




LANBTS軟件數據分析界面


動力電池測試系統技術參數

型 號:BT-2018D


項 目

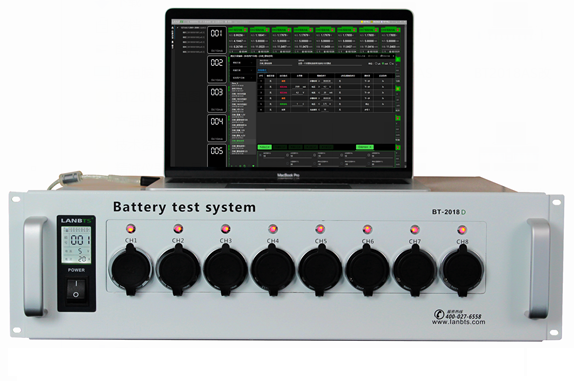

產品圖片


基本參數

產品型號

BT-2018D

外觀尺寸

長×深×高=57cm×50cm×15cm

輸入電源

單相AC 220V ±10% / 50Hz

交流阻抗

≥1MΩ

電 壓

電壓范圍

充電電壓:0V-5V;放電電壓:0V或2V(可選)

電壓精度

實際控制精度:±(0.05%RD+0.05%FS)   of FS;穩定度:±(0.05%RD+0.05%FS)

電 流

電流范圍

滿量程*0.1%---滿量程 (線性連續可調)

電流精度

實際控制精度:±(0.05%RD+0.05%FS)  of FS;穩定度:±(0.05%RD+0.05%FS)

充/放電

充電模式

恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電

放電模式

恒流放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電

限制條件

電壓、電流、相對時間、容量、-△V、倍率電流,容量統計C1,時間統計T1,計數器N1,計數器N2

記 錄

記錄條件

時間變化△t:50ms---3600S

電壓變化△U:0.001mV---5V

電流變化△I:0.001mA—5000mA

記錄頻率

最高記錄頻率20Hz

測試事件記錄

如:運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄

循 環

循環次數

1-99999

循環嵌套

具有嵌套循環功能,最大支持3層嵌套

保 護

運行保護

支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護

保護條件

延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓

報警方式

測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息

硬件特性

通道特性

1-8通道/臺,可獨立編程,互不干擾

控制方式

恒流源與恒壓源采用雙閉環結構,高精度線性調整

基準特性

采用美國專用基準集成芯片;溫度系數:5ppm/℃(最大值)

AD/DA

AD:24bit;DA:16bit

屏顯信息

3寸LCD(箱號、電壓量程、電流量程、通信狀態、通道號等)亮度可調節

通訊方式

USB/RS485,采用光電隔離技術,最多接入256臺

散熱方式

風冷,風機轉速支持程控、溫控、全速三種模式可選

接入方式

四線制、支持三電極測量、鱷魚夾具、聚合物夾具等(用戶可選)

軟件特性

軟件風格

C#平臺開發,WIN10風格,平面化設計,適應現在流行操作習慣

軟件語言

支持在線切換中/英文

測試方案特性

方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等

工步編輯特性

根據運行模式智能判斷邏輯關系,提示錯誤操作,并自動填入主參數及截止條件參數,也可手動修改

模式操作特性

啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等

DCIR測試

支持定點進行DCIR的計算

超級電容器

具備超級電容器測試功能,測試結果直接以“法拉F”為單位,可測漏電電流

顯示分辨率

6位有效數字(電壓×.×××××  電流××.××××)

數據展現方式

座標曲線(X、Y座標可自定義)、圖形、數據列表(過程、明細分層)

數據導出

可導成EXCEL、TXT、圖形(可指定工步或指定循環導出)

數據另存

支持單個或多個數據另存,多個數據另存自動新建文件夾,文件名自動加入啟動時間及箱號和通道號,便于數據管理

軟件升級

支持網絡遠程推送,在線升級
