科研實驗室電池測試系統
精致四量程款BT-2018A
應 用 領 域
大專院校、科研院所對扣式電池、小容量電池、模擬電池、電池材料、超級電容器等相關電化學方面的測試研究。
測 試 項 目
充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻、超級電容的漏電電流等參數。
電 壓 量 程
充電電壓：0V-5V；放電電壓：-5V
電 流 量 程
四檔自動切換：最小電流可達到：0.5uA
量程一：1uA-0.1mA（±0.02% of FS）；量程二：0.1mA-1mA（±0.02% of FS）
量程三：1mA-10mA（±0.02% of FS）；量程四：10mA-100mA（±0.02% of FS）
產 品 介 紹
隨著科技的發展，廣大電池研究工作者對電池測試系統的需求越來越高，而市場上可選擇的品牌又極其有限，綜合性能也很難滿足于現在的測試要求。為此，藍博公司經過兩年苦心鉆研，精心打造出兩款新產品：BT-2018A（精致四量程款）和BT-2018AS（測試艙四量程款），以滿足科研級電池測試需求！
2018年初，這兩款產品就完成了研發測試工作， 產品從研發設計到實際應用，可以說公司不惜成本，投入了大量的時間和精力，做了大量的調研和實驗工作，最終創造出多項顛覆性創新成果。
多 項 先 進 技 術 應 用
湖北省計量測試技術研究院檢測報告

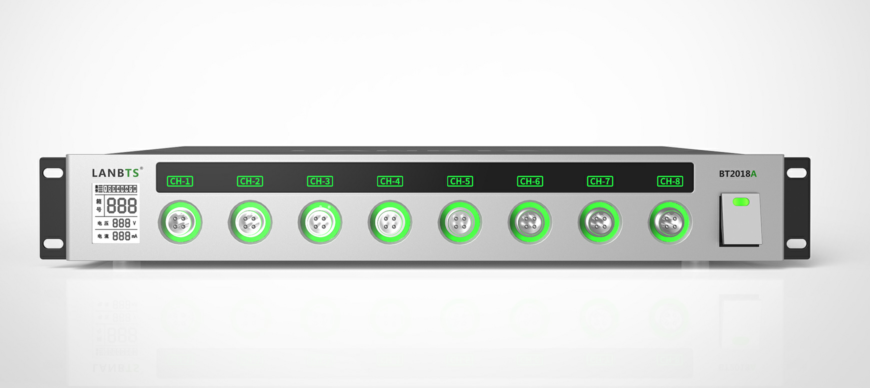

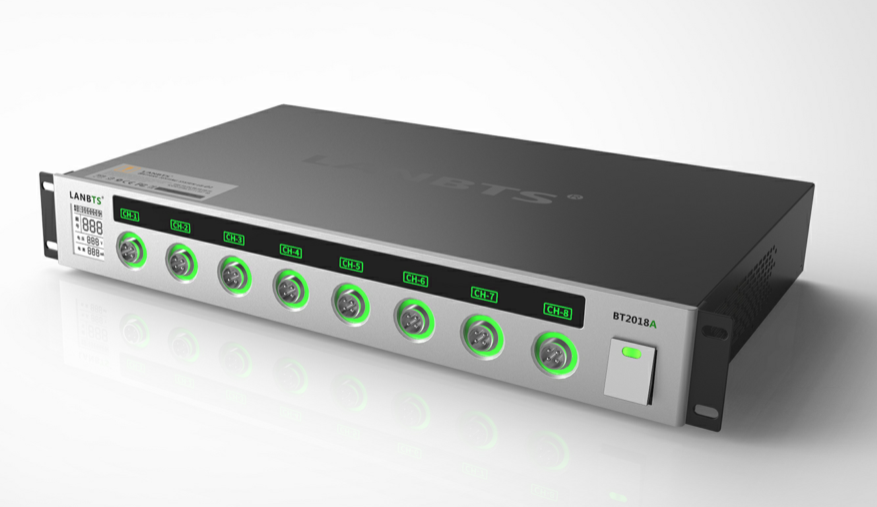

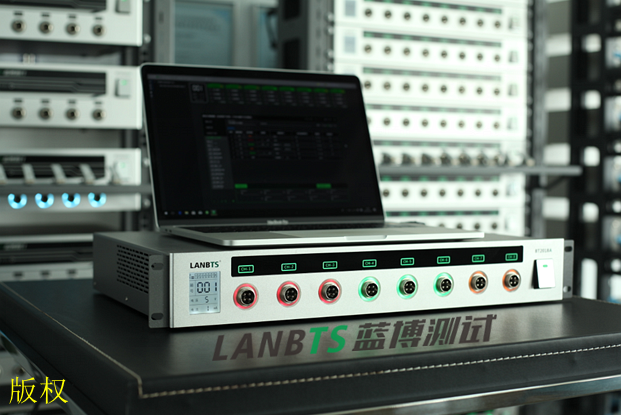

創 新 一 產品外觀首次運用專業工業設計水平的公司設計，前面板采用整塊鋁板雕刻成型，表面氧化噴沙工藝，機箱采用鍍鋅板表面噴塑工藝加工而成。外觀精美、高端大氣、渾若天成。
創 新 二 前面板左側首次運用了一塊3寸LCD定制顯示屏，主要顯示設備信息（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節，顯示內容與設備主控板同步。在給多臺不同量程設備裝載測試電池樣品時，提供了極大的方便。

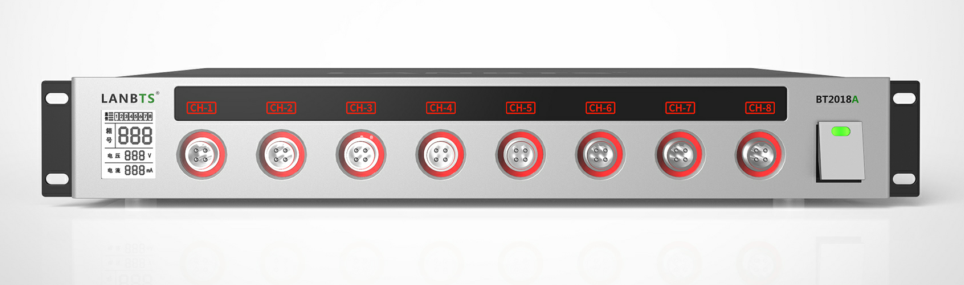

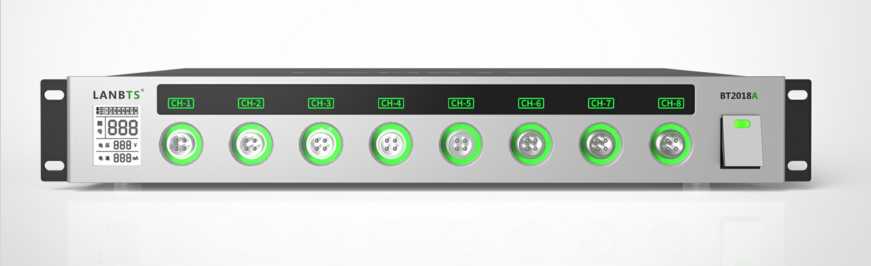

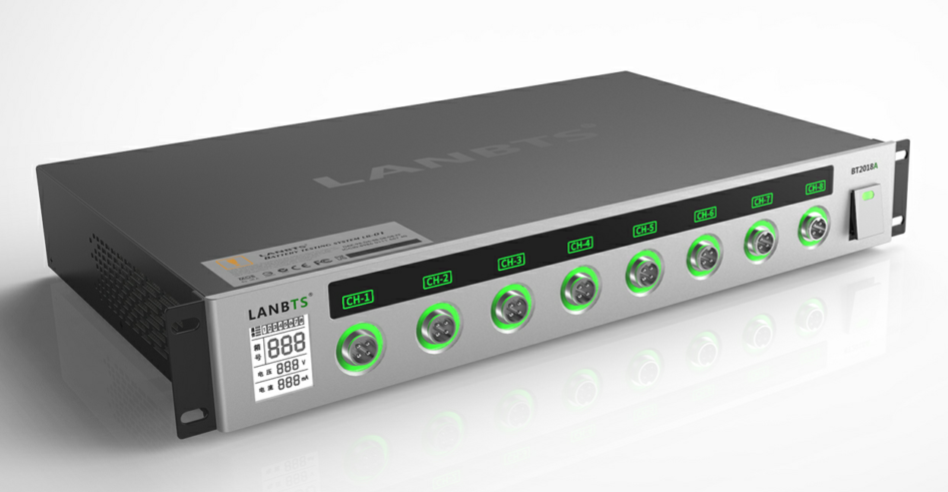

創 新 三 輸出端口采用全金屬連接器，端口座采用燈圈設計，燈圈顏色為七彩色，可通過不同顏色反映當前該通道測試電池的工作狀態。如，充電為紅色、放電為綠色、靜置橙色、測試完成為白色保護停止為黃色等。
創 新 四 科研電池實驗，一般都是取很少的電池材料樣品做成扣式的形狀來測試，所以，對電池測試系統的精度要求就非常高。這款BT2018A主機CPU采用32位ARM系列芯片組，LCD顯示屏和燈圈組各用一個CPU；DA/AD數?？刂菩酒瑸?6bit/24bit；采用美國專用基準集成芯片，溫度系數：5ppm/℃（最大值）。眾多高端芯片的運用，才能保證實際輸出精度：±0.01%FS；數據采樣頻率達到：3-10條/秒，最快可達到10條/秒；目前，在國內屬最高精度和最快采樣速度。
注：電池在充放電測試時，跟實測精度直接相關，而電腦上的顯示值精度再高也沒有意義。

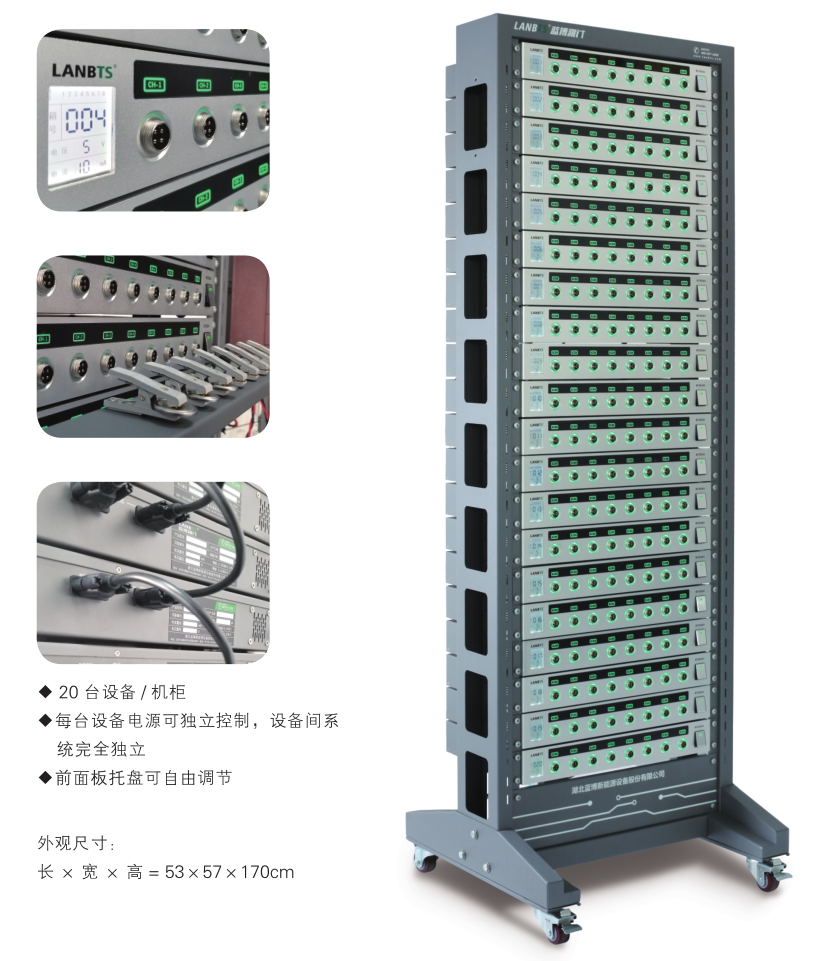

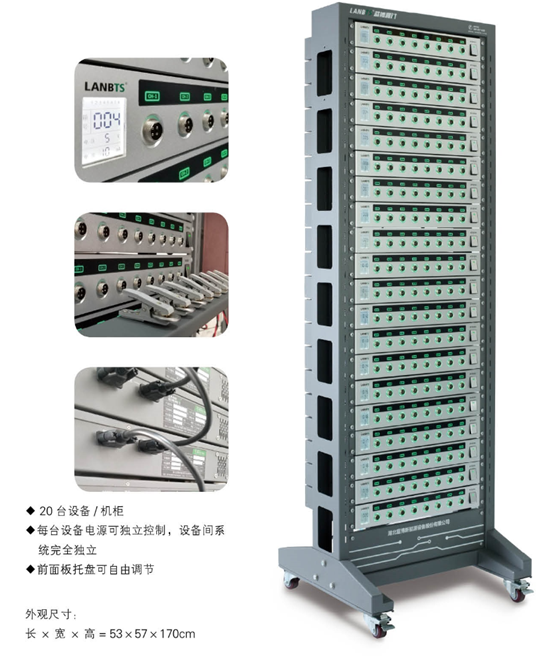

以前，一個機柜只能放置10臺設備（80通道），因?yàn)閷?shí)驗室場地緊張而限制了設備的增加；BT2018A（精致四量程款）的推出，就是解決這個問題。BT2018A的高度僅為7CM，每個機柜可放置20臺設備（160通道），機柜頂端和兩側可固定平板電腦，設備前面可固定扣式電池夾具托盤，整個機柜（包括電腦）占地面積僅為0.3平方米，大大節省了空間。

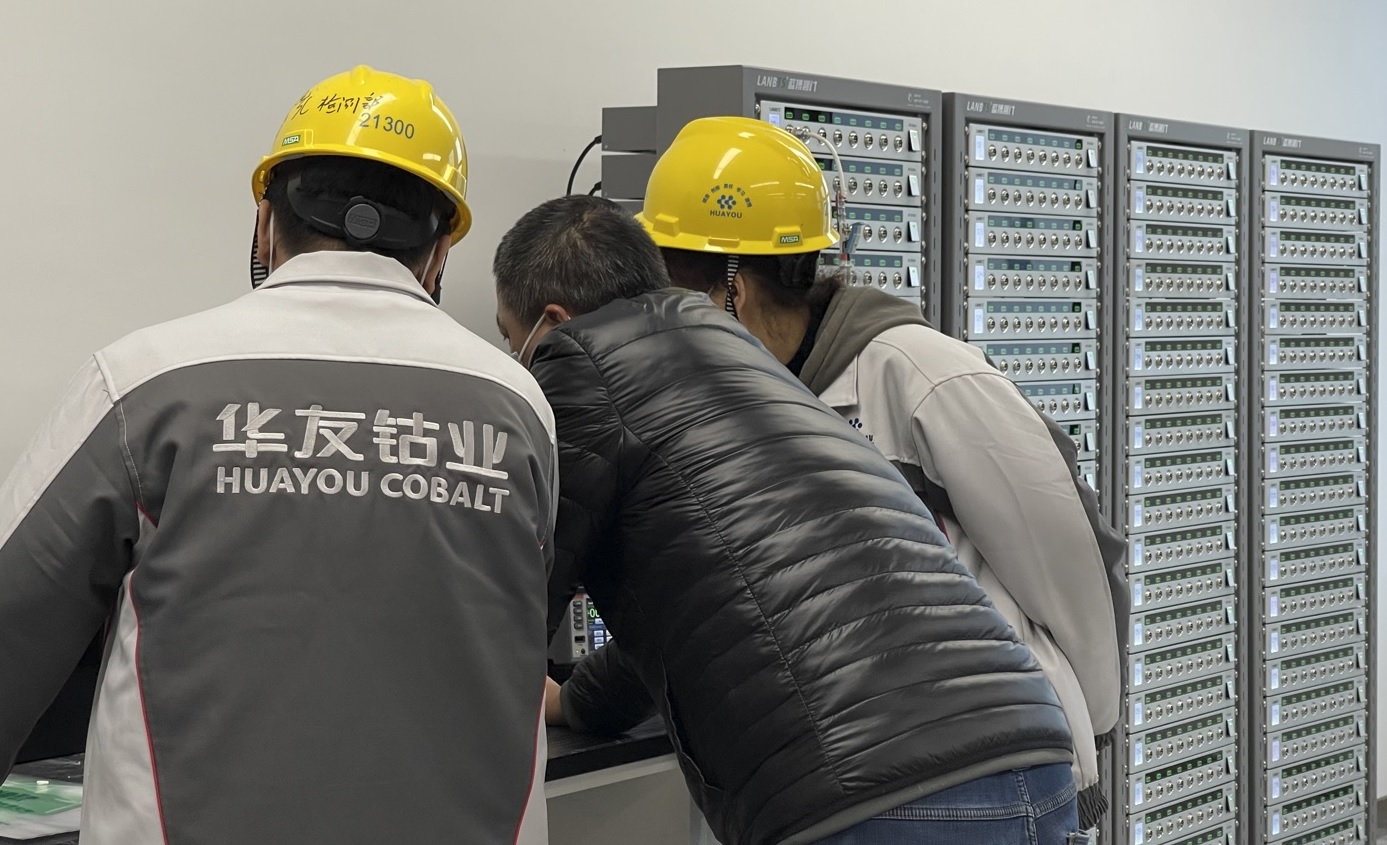

現場安裝中

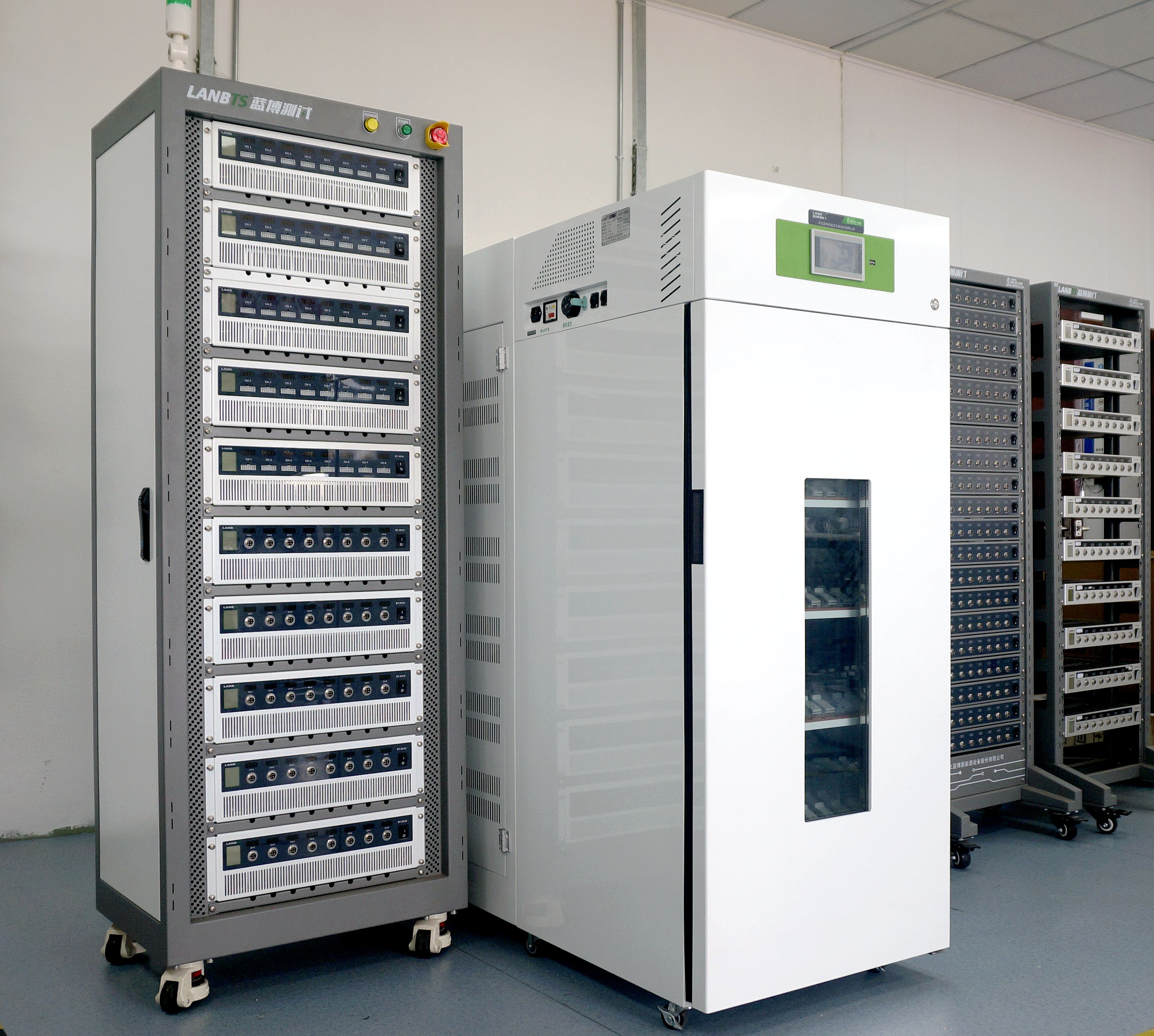

恒溫箱一體機
強大的控制軟件及數據分析軟件
LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。

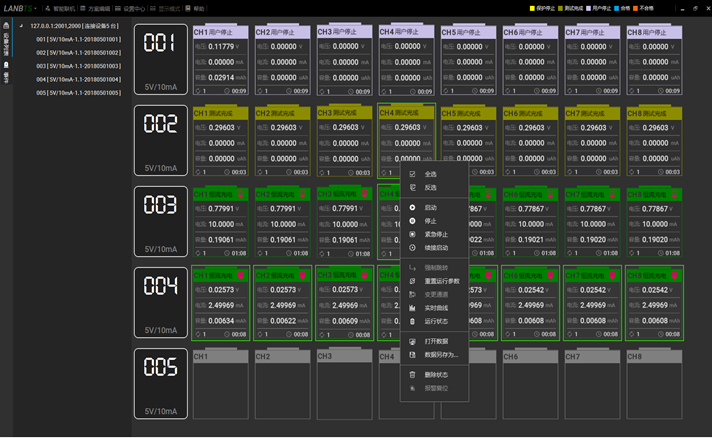

LANBTS控制軟件界面

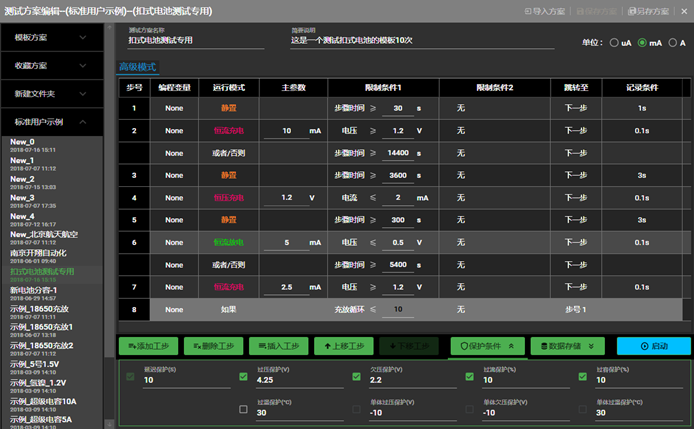

測試方案編輯界面
LANBTS軟件功能設置界面

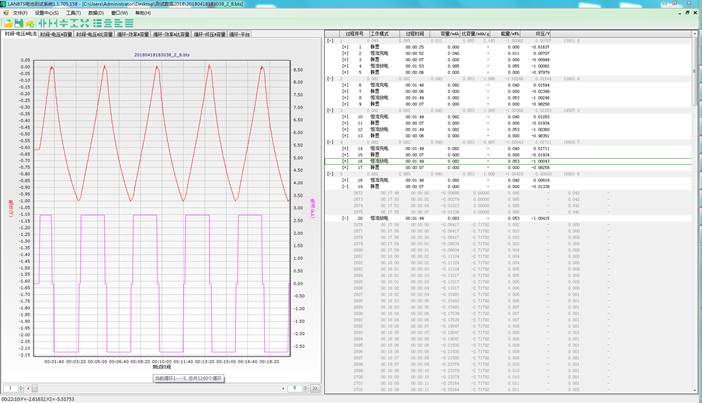

LANBTS軟件數據分析界面
科研實驗室電池測試系統

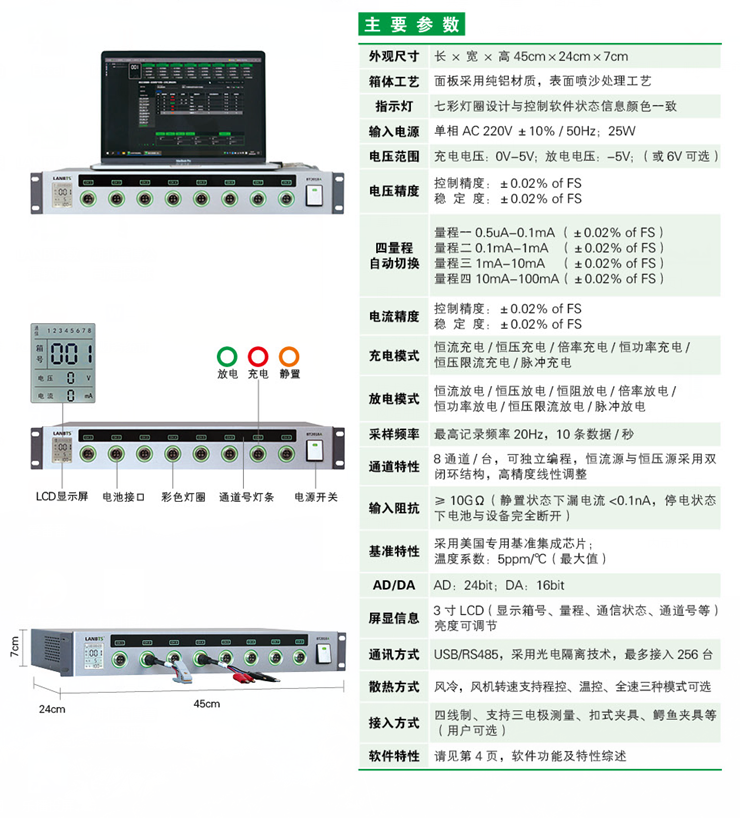

三款產品技術參數
產品圖 |
|
|
| |
型 號 | BT-2018R（經典四量程款） | BT-2018A（精致四量程款） | BT-2018AS（測試艙四量程款） | |
產品尺寸 | 長×寬×高 45cm×24cm×7cm | 長×寬×高 45cm×29cm×7cm | 長×寬×高 45cm×29cm×10cm | |
組合數量 | 20臺/機柜，配有夾具托盤 | 20臺/機柜，配有夾具托盤 | 10臺/機柜 | |
箱體結構 | 鍍鋅板材質，噴塑處理工藝 | 面板采用純鋁材質，表面噴沙處理工藝 | ||
指示燈 | 雙色LED指示 三種狀態顏色 | 七彩燈圈設計（充電為紅色、放電為綠色、靜置橙色、測試完成為白色、保護停止為黃色等）與控制軟件狀態信息顏色一致 | ||
基本參數 | 輸入電源 | 單相AC 220V ±10% / 50Hz；25W | ||
交流阻抗 | ≥10MΩ | |||
電 壓 | 電壓范圍 | 充電電壓：0V-5V；放電電壓：-5V | ||
電壓精度 | 實際控制精度：±0.02% of FS；穩定度：±0.02% of FS | |||
恒壓截止電流 | ≤5uA | |||
電 流 | 自動切換 | 量程一1uA-0.1mA（±0.02% of FS）；量程二0.1mA-1mA（±0.02% of FS） 量程三1mA-10mA（±0.02% of FS）；量程四10mA-100mA（±0.02% of FS） | ||
電流精度 | 實際控制精度：±0.02% of FS；穩定度：±0.02% of FS | |||
充/放電 | 充電模式 | 恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電 | ||
放電模式 | 恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電 | |||
限制條件 | 電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2 | |||
記 錄 | 記錄條件 | 時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—100mA | ||
記錄頻率 | 最高記錄頻率20Hz | |||
測試事件記錄 | 如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄 | |||
循 環 | 循環次數 | 1-99999次 | ||
循環嵌套 | 具有嵌套循環功能，最大支持3層嵌套 | |||
保 護 | 運行保護 | 支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護 | ||
保護條件 | 延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓 | |||
報警方式 | 測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息 | |||
硬件特性 | 通道特性 | 8通道/臺，可獨立編程，互不干擾 | ||
控制方式 | 恒流源與恒壓源采用雙閉環結構，高精度線性調整 | |||
輸入阻抗 | ≥10GΩ（靜置狀態下漏電流<0.1nA，停電狀態下電池與設備完全斷開） | |||
基準特性 | 采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） | |||
AD/DA | AD：24bit；DA：16bit | |||
屏顯信息 | 3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節 | |||
通訊方式 | USB/RS485，采用光電隔離技術，最多接入256臺 | |||
散熱方式 | 風冷，風機轉速支持程控、溫控、全速三種模式可選 | |||
接入方式 | 四線制、支持三電極測量、扣式夾具、鱷魚夾具等（用戶可選） | |||
軟件特性 | 軟件風格 | C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣 | ||
軟件語言 | 支持在線切換中/英文 | |||
測試方案特性 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等 | |||
工步編輯特性 | 根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改 | |||
模式操作特性 | 啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等 | |||
DCIR測試 | 支持定點進行DCIR的計算 | |||
超級電容器 | 具備超級電容器測試功能，測試結果直接以“法拉F”為單位，可測漏電電流 | |||
顯示分辨率 | 6位有效數字（×.×××××） | |||
數據展現方式 | 座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層） | |||
數據導出 | 可導成EXCEL、TXT、圖形（可指定工步或指定循環導出） | |||
數據另存 | 支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理 | |||
軟件升級 | 支持網絡遠程推送，在線升級 | |||
說 明：
1、 起訂數量為1臺，包裝為紙箱，內襯珍珠棉；
2、 采用特快專遞，送貨上門運輸方式；
3、 一次購買10臺，可贈送組合機柜；
4、 配件包括：軟件、電源線、USB通信線、電池夾具、裝箱清單等
